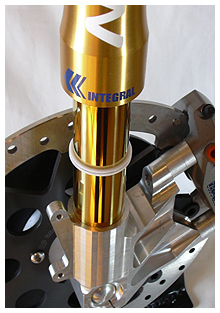

ストロークセンサー

INTEGRAL

他サイズもリリース準備中

ワールドグランプリで培ったノウハウを惜しみなく注ぎ込み 商品化に成功!
今まで、O-RINGやタイラップなどでの代用品では弊害も多発!

そこでストロークを確認するための専用品をリリース。

グランプリなどで使用されていたのもをさらに改良し、サーキットからストリートでも使用可能なものにしました。

インナーチューブに傷が付きにくいマテリアルを選定、それを1個づつ削り出しにて製作。スプリングは脱着可能でなおかつ耐錆性などの高いステンレススプリングを採用。

サスペンションのセッティイングの目安に、ライディングの確認等に不可欠なアイテムです。

ラインナップ

  • フロントフォークストロークセンサー φ30
    JAN CODE 4562106 551030
  • フロントフォークストロークセンサー φ31
    JAN CODE 4562106 551047
  • フロントフォークストロークセンサー φ35
    JAN CODE 4562106 551054
  • フロントフォークストロークセンサー φ37
    JAN CODE 4562106 551061
  • フロントフォークストロークセンサー φ41
    JAN CODE 4562106 551023
  • フロントフォークストロークセンサー φ43
    JAN CODE 4562106 551016
  • フロントフォークストロークセンサー φ45
    JAN CODE 4562106 551078
  • フロントフォークストロークセンサー φ46
    JAN CODE 4562106 551085
  • フロントフォークストロークセンサー φ50
    JAN CODE 4562106 551092

適合車種

サイズ 適合車種例 カートへ
φ30 NSF100,NSR50,KSR100 他
φ31 XR100,APE100 他
φ35 RS125(倒立)TZ125(倒立)他
φ37
φ41 YZF-R1(~'03),YZF-R6,GSX-R600,ZX6R,CBR600RR('05~),他
φ43 CBR1000RR,YZF-R1('04~), GSX-R1000,DUCATI996, ZX-10R,OHLINSφ43 R&T他
φ45 【倒立】SHOWA(Racing),トルネード900,CB1300SF(~00) 他
【正立】CBR600RR(03~04),GSX-R600(96~03) 他
φ46 【倒立】SHOWA(Racing),KYB,ビエガ,ZX-9R(~00) 他
【正立】GSX1400 他
φ50 【倒立】アグスタ1000S 他
*装着前に必ずインナーチューブ径をご確認下さい
*本製品は予告なく仕様変更する場合がございます

価 格

φ30 φ31 \3,190 /個
φ35 φ37 φ41 φ43 \3,410 /個
 φ45  \3,850 /個
 φ46 φ50  \5,170 /個

仕様・価格など予告無く変更となる場合がございます。

取り付け手順

1 フロントストロークのインナーチューブ径が表示のものであることを確認して下さい。
注)各インナーチューブ径専用に設定されています。対象以外には使用しないで下さい
2 センサーリングからセンサーバンドを取り外します。
3 センサーリングの割れている先端部を左右の指先でつまみ上下に開きインナーチューブにはめます。
注)広げすぎますと破損する場合があります
4 センサーバンドの光っている一部分を境に反時計回りにまわして外します。
注)多少硬く、まわりずらいことがあります
5 センサーバンドをインナーチューブに装着します。反時計回りにねじり、はめる時に時計回りになるようにつまんでおくとスムーズに装着できます。
注)センサーバンドの引き過ぎに注意してください。強く引きますと正しく機能しない場合があります。
6 (3)で取り付けたセンサーリング中央溝に(5)で取り付けたセンサーバンドを取り付けます。その後フロントフォークを沈ませてセンサーがスムーズに動くことを確認して下さい。
